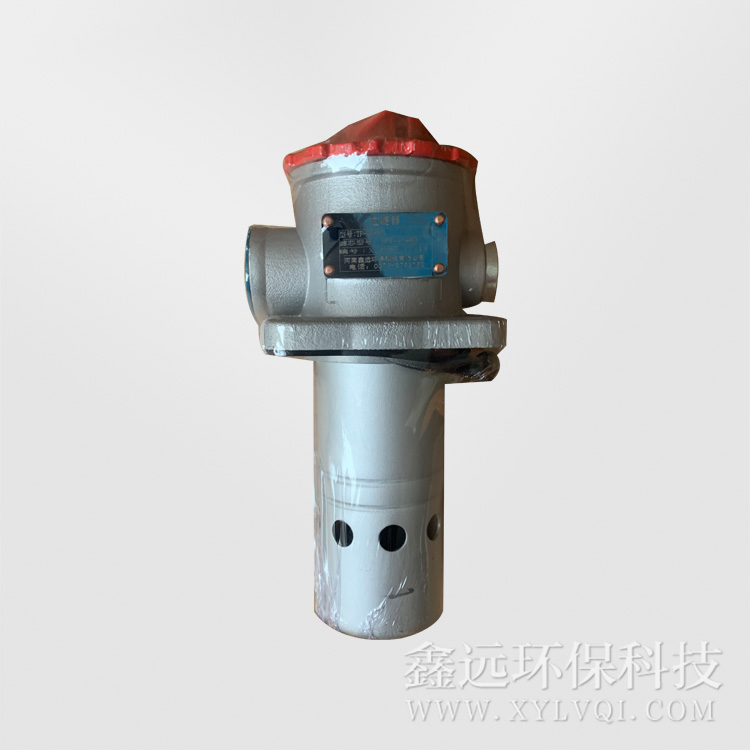

TF-63*80F吸油过滤器阐述:
TF-63*80F吸油过滤器用于泵前吸油口的过滤,滤除油口吸出油箱内及泵前管路产生的较大机械颗粒杂质,用于保护油泵及其他液压件,以避免吸入污染杂质,有效控制液压系统污染,提高液压系统的清洁度。
TF-63*80F吸油过滤器技术参数:
型号:TF-63*80F
公称流量:400L/min
过滤精度:180um
通径:DN65
重量:4.3KG
配套滤芯型号:TFX-400*180
连接形式:法兰
过滤介质:一般液压油、水-乙二醇
发讯装置:带ZKF-II ZS-I 两种形式的发讯器选择
吸油过滤器TF-63*80F性能与特点
1、安装连接方便,简化系统管路:
本过滤器可直接安装在油箱侧边,底部或上部,过滤器滤头露在油箱外,吸油筒体浸入油箱内液面以下,出油口设有管式、法兰式连接,过滤器内设置自封阀等装置,使管路省去装截止阀等其它管件,从而使管路简化,安装方便。
2、设置自封阀,使更换、清洗滤芯或维修系统非常方便:
当更换、清洗滤芯或维修系统时,只需旋开过滤器端盖(清洗盖),此时自封阀会自动关闭,隔绝油箱油路,使油箱内油液不会向外流出,从而使清洗,更换滤芯或维修系统非常方便,如顶开自封阀又可作油箱向外放油之用。
3、具有滤芯污染发讯器与油路旁通阀,提高了液压系统的可靠性:
当滤芯被污染物堵塞到出油口真空度为0.018MPa时,发讯器便发出讯号,应及时更换或清洗滤芯。若此时不能马上停机m无人来更换滤芯时,在滤芯上部的油路旁通阀会自动开启(开启值为:真空0.02MPa),以避免油泵出现吸空故障。但此时应停机更换或清洗滤芯,以保持液压系统清洁度,提高液压系统的可靠性。
